一、APEX－R2000智能熱工檢定系統概述 APEX－R2000智能熱工檢定系統是我公司引進日本技術研發制造的最新產品。APEX－R2000智能熱工檢定系統是以高檔微機為核心，配以高精度進口數字萬用表、進口低電勢掃描開關及管理軟件等構成的測控系統。操作者可在WinXP/UNIX/LINUX操作系統下方便地用鼠標進行全過程的操作，微機系統實時顯示檢定爐（或油槽、低溫槽等）的控溫曲線、溫度及檢定時間等參數。系統完全按照現行國家計量檢定規程進行數據處理，并能打印各種記錄表格、檢定證書，還可保留原始記錄以備將來查閱。系統完全實現了熱電偶和熱電阻檢定過程的全部自動化，即：自動控溫、自動檢定、自動數據處理、自動打印檢定結果。使操作者的勞動強度大大降低，并提高了檢定的工作質量。本裝置還提供了該系統的認證程序以及數據文件管理程序，為操作者對系統的認證和檢定結果的歸檔、檢索和查詢提供了方便。 用途：APEX－R2000智能熱工檢定系統可以用于檢定/校準各種工業用熱電偶、熱電阻、膨脹式溫度計、玻璃液體溫度計、雙金屬溫度計、壓力式溫度計。 二、技術指標 1. 掃描開關寄生電勢：≤0.4μV； 2. 準確度： 電勢測量不確定度 ≤0.01%； 電阻測量不確定度 ≤0.01％； 熱電偶檢定不確定度 ≤1.2℃； 熱電阻檢定不確定度 ≤0.05℃； 電勢測量誤差：≤±0.005%； 電阻測量誤差：≤±0.01%； 3. 分辨力：電勢：0.1μV 電阻：0.1mΩ； 4. 控溫準確度：檢定熱電偶時溫度偏離檢定點不超過±5℃； 檢定熱電阻時溫度偏離檢定點不超過±2℃； 5. 恒溫穩定度：熱電偶檢定過程恒溫后，爐溫變化率≤0.2℃/min； 熱電阻檢定過程恒溫后，油槽溫度變化率≤0.04℃／10min； 6. 檢定溫度：熱電偶300～1200℃任意整5℃點 ； 熱電阻0～300℃任意整10℃點； 7. 檢定支數：熱電偶可同時檢定1～10支，允許在同一溫度點多批檢定； 8. 可檢定熱電偶類分度號：S、K、E、R、B、T、N、J； 9. 可檢定熱電阻類分度號：Pt100、Pt50、Pt10、Cu100、Cu50、BA1、BA2； 10. 平均每個檢定升溫及檢定時間：約30分鐘。 三、主要配置 APEX－R2000智能熱工檢定系統主要有主控箱、進口數表、檢定爐、低溫槽、油槽、熱工計量管理系統軟件等部分組成。（見圖）

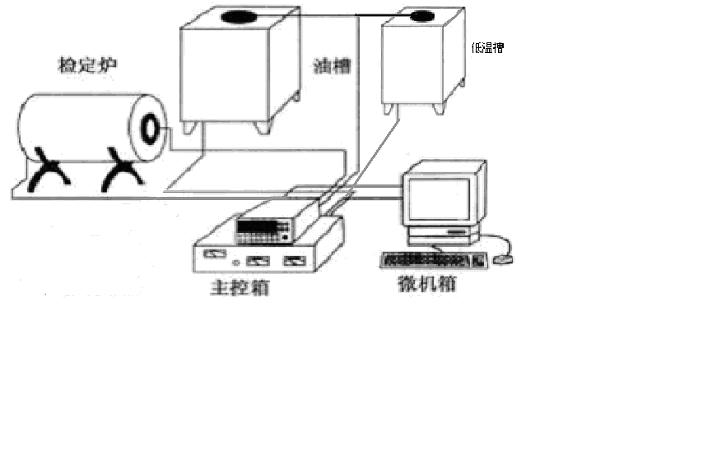

APEX－R2000智能熱工檢定系統結構示意圖 １、 主控機箱 主控機箱由低電勢掃描器/控制器、控溫儀等子系統共同構成。采用日本進口的低電勢鍍銀掃描開關，寄生電勢小并且穩定；采用德國進口可控硅，并采用移相觸發方式，控溫穩定、抗干擾性強；采用定做的雙屏蔽電纜，數據傳輸穩定可靠，抗干擾性強。 2、數字表 數字表是本系統的標準電測儀器，采用美國進口6位半數字多用表，型號KEITHLEY2000或安捷倫３４４０１Ａ。精度高，可靠穩定。 熱工計量管理系統軟件 熱工計量管理系統應用程序采用美國吉時利公司的TESTPT專業語言軟件開發而成，使數表與計算機的數據傳輸更加可靠，數據處理速度更快、更準確，而且界面清晰，易懂。 四、系統主要特點 1. 整機引進國外先進技術，產品匹配高配置進口元器件及芯片：采用日本進口的低電勢鍍銀掃描開關；采用德國進口的抗干擾性強的可控硅；數據線采用特制的雙屏蔽電纜，數據傳輸更可靠、穩定。 2. 顯示直觀、操作簡便 完全在WinXP/UNIX/LINUX操作平臺下運行,鼠標點擊操作。符合Windows環境的操作習慣，視窗界面，下拉式菜單，使用鼠標選擇輸入?yún)?shù)和進行過程操作，功能強大，使用方便、靈活、快捷。在檢定過程中顯示器實時顯示檢定爐（或油槽、水槽等）的溫度變化曲線、檢定爐（油槽、水槽）溫度、檢定點溫度、檢定進程、冷端溫度、控溫偶的毫伏值（控溫?zé)犭娮璧碾娮柚担┖蜋z定時間。 3. 功能齊全，配置靈活 可以檢定各種分度號的廉金屬熱電偶和Ⅱ級貴金屬熱電偶以及各種分度號的熱電阻；可以檢定兩線制(四線制)和三線制熱電阻；具有多種冷端補償方式，備有零點，輸入室溫和冷端自動跟蹤補償三種方式供操作者選擇；可以對補償導線進行修正，使檢定結果更正確；具有手動/自動切換功能，提供特殊情況下操作手段。 4. 高精度，高分辨率 配置原裝計算機和美國六位半數字多用表,準確度達0.005%，分辯力0.1μV；0.1mΩ。應用程序采用美國吉時利公司的TESTPT專業語言軟件開發而成，使數表與計算機的數據傳輸更加可靠，數據處理速度快，界面清晰 ，易懂。 5. 自動化程度高、標準化程度高、檢定時間短 檢定過程連續自動控溫、自動檢定、自動進行數據處理，自動打印各種檢定記錄和檢定證書。熱電偶、熱電阻的檢定過程、數據處理、檢定記錄和檢定證書完全符合國家計量檢定規程JJG-351-96；JJG-229-98規程和90溫標宣貫手冊的要求。 6. 具有系統認證測試功能 系統備有熱電偶、熱電阻檢定裝置本身的認證測試模塊，可自動對裝置檢定熱電偶、熱電阻的總不確定度、重復性誤差以及檢定爐和油槽的溫場進行認證測試，并整理打印出認證報表。為操作者進行系統建標和系統復查帶來極大的方便。 7. 系統技術成熟先進、可靠性高 產品嚴格按照規程生產加工，所有零部件及整機均需通過環境（溫濕度）及力學（振動）試驗的篩選，出廠前進行考機及周期調試，保證產品的可靠性和穩定性。 8. 保護措施完善 備有系統自檢程序,可對數字表、主控箱、可控硅調功器、專用接口卡以及導線連接情況進行自檢。當出現超溫、斷偶或電偶短路的情況系統將自動關斷可控硅調功器，切斷加熱電流并提示報警。當出現主控箱或微機死機時，系統也將自動關斷可控硅調功器，切斷加熱電流。 五、滿足標準 該系統的檢定程序嚴格按國家相關檢定規程編寫并執行ITS-90國際溫標，滿足相關標準及規程有： JJG 141-2000《工作用貴金屬熱電偶》； JJG 351-1996《工作用廉金屬熱電偶》； JJG 229-1998《工業鉑、銅熱電阻》； JJG 130-2004《工作用玻璃液體溫度計》； JJG 978-2003《石油用高精密玻璃水銀溫度計》； JJG 310-2002《壓力式溫度計》； JJG 226-2001《雙金屬溫度計》； JJG115-1999《標準銅-銅鎳熱電偶》 JJG 75-1995《標準鉑銠10-鉑熱電偶》； JJG 368-2000《工作用銅-銅鎳熱電偶》； JJG1098-2003《熱電偶、熱電阻自動測量系統校準規范》。 六、設備使用條件： 1、 環境溫度：20℃±3℃； 2、 相對濕度：≤75% RH； 3、 使用電源AC220V±10% 50±1HZ； 4、 要求接地電阻≤4Ω； 5、 周圍不應有高濃度粉塵及腐蝕性氣體存在；不能在易燃易爆的氣氛中使用和貯存，應有一定的通風條件。 七、售后服務： 1、自移交之日起，壹年內免費保修，實行不定期巡檢，終身服務。 2、免費為客戶培訓操作人員，終身提供技術及咨詢服務。 3、若設備在使用過程中出現故障，我公司保證在8小時內做出響應。 4、若國家公布新的檢定規程，我公司將在最短的時間內為客戶提供更新升級服務。 |
